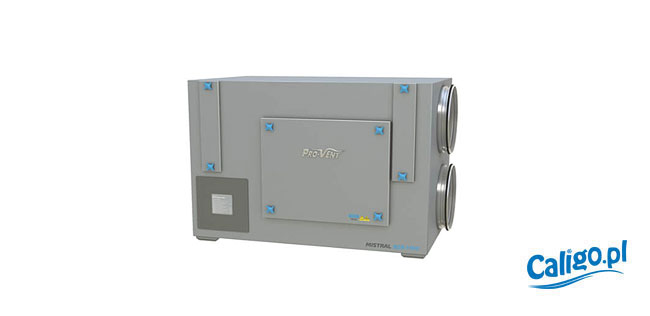

Rekuperatory Mistral BSR

Rekuperatory basenowe
Centrale wentylacyjne z wymiennikiem krzyżowym, dedykowane do obiektów basenowych

Charakterystyka produktu:

• przystosowane do wentylacji i osuszania niewielkich hal basenowych i krytych basenów kąpielowych,
• wysokoefektywny wymiennik ciepła,
• ciche i ekonomiczne wentylatory EC Radical,
• wyjątkowo lekkie (2-3 razy mniejsze od innych spotykanych na rynku),
• wydajność w zakresie 1000-6000 m3/h.

MISTRAL BSR to linia central wentylacyjnych z wymiennikiem ciepła przeznaczona do wentylacji i osuszania niewielkich hal, krytych basenów kąpielowych o ograniczonym stosowaniu chloru (chlorowanie nie jest podstawowym sposobem uzdatniania wody). Kompaktowa obudowa centrali została zaprojektowana tak, by przy zwartej obudowie zapewnić pełną funkcjonalność i łatwość obsługi. W ofercie dostępnych jest 5 central o wydajnościach od 1100 do 6000 m3/h. Centrale przeznaczone są do wentylacji hal basenowych wyłącznie w warunkach normalnej eksploatacji. Nie wolno używać central do usuwania zanieczyszczeń technologicznych, powietrza ze znaczną ilością pyłów, kurzu oraz zawierającego agresywne lub wybuchowe związki chemicznie. W centralach zastosowano kasety filtracyjne umieszczone w prowadnicach umożliwiających łatwą wymianę. We wszystkich centralach zastosowane są wentylatory renomowanej firmy ebm-papst.

Nazwa produktu	Mistral BSR 1100 EC	Mistral BSR 2000 EC	Mistral BSR 3000 EC
Tryb osuszania	Tryb osuszania	Tryb osuszania	Tryb osuszania
Strumień objętości powietrza	nawiew: 800 – 1100 m3/h wywiew: 800 – 1100 m3/h	nawiew: 1400 – 2000 m3/h wywiew: 1400 – 2000 m3/h	nawiew: 2500 – 3000 m3/h wywiew: 2500 – 3000 m3/h
Spręż dyspozycyjny	nawiew: 540 – 320 Pa wywiew: 530 – 310 Pa	nawiew: 540 – 280 Pa wywiew: 535 – 270 Pa	nawiew: 440 – 225 Pa wywiew: 430 – 210 Pa
Sprawność temperaturowa	95 – 73 %	97 – 73 %	95 – 73 %
Tryb recyrkulacji	Tryb recyrkulacji	Tryb recyrkulacji	Tryb recyrkulacji
Strumień objętości powietrza	nawiew: 800 – 1200 m3/h wywiew: 800 – 1200 m3/h	nawiew: 1400 – 2000 m3/h wywiew: 1400 – 2000 m3/h	nawiew: 2500 – 3250 m3/h wywiew: 2500 – 3250 m3/h
Spręż dyspozycyjny	nawiew: 580 – 300 Pa wywiew: 580 – 300 Pa	nawiew: 590 – 280 Pa wywiew: 590 – 280 Pa	nawiew: 510 – 200 Pa wywiew: 510 – 200 Pa
Sprawność temperaturowa	95 – 73 %	97 – 73 %	95 – 73 %
Zasilanie	3 x 400 V AC	3 x 400 V AC	3 x 400 V AC
Pobór mocy	wentylatory: 80 – 440 W * max. wentylatory: 760 W ** nagrzewnica wstępna PTC: 2400 W	wentylatory: 100 – 650 W * max. wentylatory: 1000 W ** nagrzewnica wstępna PTC: 3900 W	wentylatory: 150 – 1000 W * max. wentylatory: 1590 W ** nagrzewnica wstępna PTC: 5200 W
Bypass wymiennika	brak	brak	brak
Wymiary gabarytowe (wys. x dł. x gł.)	795 x 1170 x 670 mm	930 × 1220 × 745 mm	1125 × 1615 × 895 mm
Średnica króćców wentylacyjnych	315 mm	400 mm	500 mm
Wymiary filtra	350 x 615 x 60 mm, kasetowy	430 x 705 x 60 mm, kasetowy	480 x 835 x 60 mm, kasetowy
Klasa filtrów	G4	G4	G4
Masa bez opakowania	70 kg	115 kg	140 kg
Kolor obudowy	ciemnoszary	ciemnoszary	ciemnoszary
Konstrukcja obudowy	tworzywo PCV, ocieplone i wygłuszone akustycznie	tworzywo PCV, ocieplone i wygłuszone akustycznie	tworzywo PCV, ocieplone i wygłuszone akustycznie
Pliki do pobrania:
Manipulatory do wyboru (plik pdf)	RC6 KOMFORT Webmanipulator	RC6 KOMFORT Webmanipulator	RC6 KOMFORT Webmanipulator
Karta katalogowa (plik pdf)	Mistral BSR 1100 EC	Mistral BSR 2000 EC	Mistral BSR 3000 EC

Nazwa produktu	Mistral BSR 4000 EC	Mistral BSR 6000 EC
Tryb osuszania	Tryb osuszania	Tryb osuszania
Strumień objętości powietrza	nawiew: 3200 – 4000 m3/h wywiew: 3200 – 4000 m3/h	nawiew: 4500 – 6000 m3/h wywiew: 4500 – 6000 m3/h
Spręż dyspozycyjny	nawiew: 440 – 260 Pa wywiew: 430 – 250 Pa	nawiew: 495 – 160 Pa wywiew: 480 – 140 Pa
Sprawność temperaturowa	95 – 73 %	95 – 73 %
Tryb recyrkulacji	Tryb recyrkulacji	Tryb recyrkulacji
Strumień objętości powietrza	nawiew: 3200 – 4200 m3/h wywiew: 3200 – 4200 m3/h	nawiew: 4500 – 6000 m3/h wywiew: 4500 – 6000 m3/h
Spręż dyspozycyjny	nawiew: 520 – 270 Pa wywiew: 520 – 270 Pa	nawiew: 520 – 200 Pa wywiew: 520 – 200 Pa
Sprawność temperaturowa	95 – 73 %	95 – 73 %
Zasilanie	3 x 400 V AC	3 x 400 V AC
Pobór mocy	wentylatory: 200 – 1360 W * max. wentylatory: 2,0 kW ** nagrzewnica wstępna PTC: 8,0 kW	wentylatory: 300 – 2100 W * max. wentylatory: 3,16 kW ** nagrzewnica wstępna PTC: 9,6 kW
Bypass wymiennika	brak	brak
Wymiary gabarytowe (wys. x dł. x gł.)	1035 × 1630 × 1220 mm	1195 × 1900 × 1220 mm
Wymiary filtra	490 x 1160 x 80 mm, kasetowy	490 x 1160 x 80 mm, kasetowy
Klasa filtrów	G4	G4
Masa bez opakowania	175 kg	240 kg
Kolor obudowy	ciemnoszary	ciemnoszary
Konstrukcja obudowy	tworzywo PCV, ocieplone i wygłuszone akustycznie	tworzywo PCV, ocieplone i wygłuszone akustycznie
Pliki do pobrania:
Manipulatory do wyboru (plik pdf)	RC6 KOMFORT Webmanipulator	RC6 KOMFORT Webmanipulator
Karta katalogowa (plik pdf)	Mistral BSR 4000 EC	Mistral BSR 6000 EC
